Linearlight (tidligere SkyVision fra Vitral)

En række forbundne, specialfremstillede glasplanlys med mulighed for at designe brede, uafbrudte dagslyskilder.

Velegnet til:

  • Flade og skrå tage med hældning fra 0° til 15° med 0° lateralt.
  • Anbefalet minimal installationshældning på 5°
  • Fladt tagmateriale
  • Åbningslængde (hældningsretning) fra 250-2000 mm

Vigtigste fordele:

  • Ideel til rækker med korte og brede ovenlys
  • Mulighed for at designe meget brede, ubrudte dagslyskilder
  • Ideel til korridorer
  • Præfabrikeret topenhed, indbygget karm og forbindelsessystem til hurtig montering
  • Fast og/eller oplukkelig løsning til komfortventilation
  • Skræddersyede størrelser – ideel til renoveringsprojekter
Modulære glasplanlys, Linearlight
Se galleri

Relaterede dokumenter og links

Produktdetaljer

  • Oversigt
    Linearlight fast og/eller oplukkelig er en unik løsning, som, når modulerne placeres ved siden af hinanden, danner et sammenhængende system uden behov for yderligere understøttelse. Løsningen består af kun faste moduler, oplukkelige moduler eller en kombination af begge dele afhængig af kundens ønsker. Karmen med avanceret forbindelsessystem og afvandingsrende sikrer en vandtæt og lufttæt forbindelse mellem modulerne. En minimeret bjælke sikrer en smuk tilslutning på indersiden.

    Linearlight Fast kan fås i en tyverisikret udgave i overensstemmelse med EN 1627:2011 og NEN 5096-2012+A1:2015: Class 2 (RC 2).

    VELUX Glasplanlys-moduler er omfattet af 10 års garanti. Aktuatorer og andre elektriske komponenter, der er en del af det modulære system, leveres med 3 års garanti.

    VELUX Commercial-specialister kan tilbyde support under design, specifikation og montering.

    Baseret på kundens krav vil VELUX Commercial foretage en statisk beregning af sne- og vindlast for den enkelte bygning.

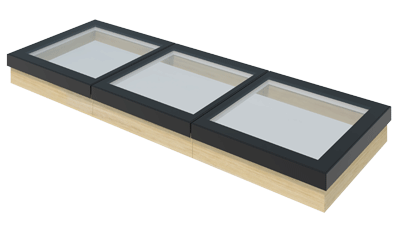

    Illustration af VELUX Glasplanlys Linearlight fast

    Illustration af Modulære glasplanlys Linearlight faste

    Illustration af VELUX Glasplanlys Linearlight fast/oplukkelig

    Illustration af Modulære glasplanlys Linearlight fast/oplukkelig

  • Detaljer
    Linearlight fast og/eller oplukkelig er en unik løsning, som, når modulerne placeres ved siden af hinanden, danner et sammenhængende system uden behov for yderligere understøttelse. Løsningen består af kun faste moduler, oplukkelige moduler eller en kombination af begge dele afhængig af kundens ønsker.

    Karmen med avanceret forbindelsessystem og afvandingsrende sikrer en vandtæt og lufttæt tilslutning mellem modulerne. En minimeret profil sikrer en smuk tilslutning på indersiden. Baseret på kundens krav vil VELUX Commercial foretage en statisk beregning (sne- og vindlast) for den enkelte bygning.

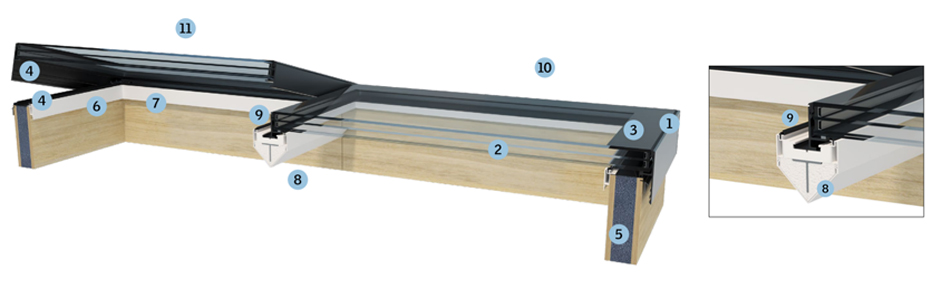

    Illustration af Linearlight modulkonstruktion

    Linearlight modul-konstruktion

    Linearlight modul-konstruktion

    1. Aluminiumsramme (højde varierer afhængig af glasenhed) Præmonterede hjørner og pulverlakeret aluminiumsramme i standardfarve RAL 7043, glans 30.

    2. Isolerende glasenhed (IGU) Fås med dobbelt og tredobbelt glas, standard med LowE-belægning eller yderligere solbeskyttelse.

    3. Silketryk Silketryk giver en flot finish og UV-beskyttelse på pakninger og den underliggende konstruktion.

    4. Dobbelte pakninger Pakningerne på aluminiumsprofilerne giver en vandtæt og lufttæt konstruktion.

    5. Karm 90° vinkel giver en lige forbindelse med det indvendige. Sandwichkonstruktionen i træ og EPS giver en stabil og velisoleret karm med en god isoleringsevne for hele produktet.

    6. Foringsprofil Denne multifunktionsdel definerer en klar, indvendig del af produktet. Den giver mulighed for sikker tilslutning til tagkonstruktionens dampbarriere. Det gør det også nemmere og mere intuitivt at opnå en plan tilslutning mellem glas og gipsplader i loftet under monteringen. Dampspærre og inderforing skal leveres af eksterne leverandører. Profilerne understøtter også installation af valgfri rullegardin.

    7. Præmonterede kabler til rullegardiner Skjulte, præmonterede kabler til pæn og nem montering af VELUX rullegardiner.

    8. Minimeret bjælke Bjælken med optimeret forstærkning understøtter topenheden og holdes så slank som mulig for at give maksimalt lysindfald.

    9. Afvandingsrende Regnvand løber ned i afvandingsrenden og transporteres til ydersiden af produktet.

    10. Fast modul

    11. Oplukkelig Ventilations modul

    Linearlight tyverisikret modulkonstruktion

    Linearlight tyverisikret modul-konstruktion

    Linearlight tyverisikret modul-konstruktion

    1. Aluminiumsramme (højde varierer afhængig af glasenhed) Svejsede hjørner og pulverlakeret aluminiumsramme med standardfarve RAL 7043, glans 30.

    2. Isolerende glasenhed (IGU) Fås med dobbelt og tredobbelt glas, standard med LowE-belægning eller yderligere solbeskyttelse.

    3. Silketryk Silketrykket giver en flot finish og UV-beskyttelse på pakninger og den underliggende konstruktion

    4.Dobbelte pakninger Pakningerne på trækarmen giver en vandtæt og lufttæt konstruktion.

    5. Indvendig foring 90° foring definerer den rene indvendige del af produktet og giver en god tilslutning til det indvendige

    6. Foringsrille Gør tilslutningen til gipsplader let og intuitiv under montering

    7. Isolerende mineraluld Isoleringsmateriale i rammen sikrer en god isoleringsevne for hele produktet

    8. Dampbarriere Den præmonterede dampbarriere giver nem og sikker tilslutning til tagkonstruktionens dampbarriere

    9. Minimeret bjælke Bjælken understøtter topenheden og holdes så slank som mulig for at give maksimalt lysindfald

    10. Afvandingsrende Regnvand løber ned i afvandingsrenden og transporteres til ydersiden af produktet

    11. Fast modul

  • Funktion og størrelser
    Modulære glasplanlys fås i standardstørrelser og kan også konfigureres, fremstilles og leveres i skræddersyede størrelser til specifikke krav.

    Oplukkelige moduler

    I oplukkelige moduler er aktuatoren fuldt integreret i trækarmen. Aktuatoren er ikke synlig indefra, når modulet er lukket, og der er således ingen visuel forskel mellem faste og oplukkelige moduler.
    Et oplukkeligt modul betjenes af enten 1 aktuator eller 2 synkroniserede aktuatorer afhængigt af den indvendige lysningsmål og modulbredden. Modulerne skal styres enten af et VELUX INTEGRA @, a Motorlink TM eller anden tredjeparts 24V styresystem
    VELUX komfortventilerende ovenlysmoduler opfylder kravene i den harmoniserede standard EN 60335-2-103(2015).
    Komfortventilerende ovenlysmoduler kan derfor indbygges inden for rækkevidde dvs. under 2,5 meter over gulvniveau (indvendigt) og terrænhøjde (udvendigt).
    Det anbefales at følge national lovgivning og overveje, om den planlagte specifikke brug af bygningen kræver yderligere sikkerhedsforanstaltninger, som håndværkeren/brugeren skal anvende for at forhindre alvorlige skader.
  • Ruder

    Linearlight lavenergi trelagsrude

    Modulære glasplanlys leveres med to- eller trelagslavenergiruder med følgende funktioner:

    • Isoleret glas (Ug-værdier ned til 0,5 W/m2K)
    • Hærdet yderrude
    • Lamineret indvendig sikkerhedsrude. Klasse P4A for tyveri-sikret glas.
    • Afstandsprofil ved varm kant (beskytter isoleringsegenskaber over tid og minimerer risikoen for kondens ved rudens kanter)
    • Solbeskyttelsescoating (valgfri)
    • Ruden er limet ind i aluminiumskarmen med en UV-resistent silikone
    • Ruden har et 115 mm sort silketryk langs kanten (50 mm på bjælkesiden) af ovenlyset, hvilket forhindrer termisk brud
