Klinkløsninger

Flere rækker af sammenkoblede glaspaneler for at sikre stor indstrømning af dagslys

Velegnet til:

  • Flade og skrå tage
  • Fladt og tekstureret tagmateriale
  • Til ekstra store tagåbninger
  • Monteringsvinkel mellem 25-60°

Vigtigste fordele:

  • Præfabrikeret, men skræddersyet glassystem
  • Forskellige hjørneløsninger giver designfrihed
  • Slanke og lave profiler for optimal dagslysindstrømning
  • Ingen visuel forskel mellem faste og oplukkelige paneler udefra
Rytterlys på klink med grat-gavle i Metro Shopping Centre i Storbritannien. Indvendig udsigt.
Se galleri

Relaterede dokumenter og links

Produktdetaljer

  • Oversigt

    En klinkløsning konfigureres ved at montere flere rækker af paneler oven på hinanden ved hjælp af en strukturel bjælke til at forbinde rækkerne. Lysbånd kan monteres mellem 15-90°. Rytterlys-klinkløsninger kan monteres mellem 25-60°.

    Glaspanelsystemet tilbyder flere hjørneløsninger som grater, keler og lodrette glasgavle, hvilket gør systemet skræddersyet og ideelt til renovering, da det kan designes til at passe til en eksisterende åbning i taget.

    Panelerne og det primære tilbehør er præfabrikerede off-site, hvilket gør en hurtig og sikker montering mulig.

    VELUX Glaspaneler leveres med 10 års garanti på paneler og inddækning. Aktuatorer og elektriske komponenter, der er en del af glaspanelsystemet, leveres med 3 års garanti.

    Specialister i VELUX Glaspaneler tilbyder support under design, specifikation og installation, herunder en projektspecifik underkonstruktionstegning med målinger til den ydre geometri. Bemærk, at underkonstruktioner ikke er inkluderet i VELUX leverancen.

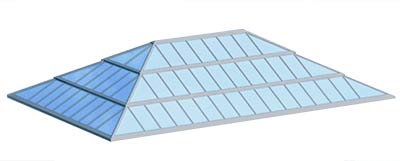

    Rytterlys-glaspaneler i klink med grat-gavle

    Rytterlys med klink og grat-ender.

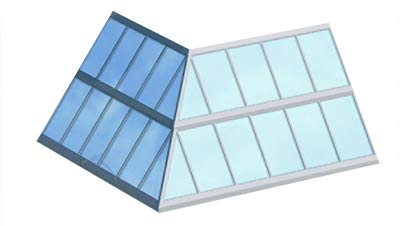

    En grat er en hjørneløsning, der vender udad og bliver brugt til at forbinde to skrå sider.

    En kel er en hjørneløsning, der vender indad og bliver brugt i krydset mellem to individuelle glasløsninger.

  • Detaljer
    Det præfabrikerede panel består af aluminiumskarmprofiler med en rude tætnet med et UV-resistent tætningsmateriale. Når panelerne samles på stedet, skal den ydre pakning og en indvendig dræningsprofil monteres for at sikre dræning.
    Glaspanelsystemet leveres med monteringsprofiler, pakninger og inddækning, hvilket sikrer en vejrtæt løsning.
    Modular rooflight monolight modulkonstruktion

    Tolagsrude
    Panelsamling højde 82 mm
    Panelsamling bredde 50 mm

    Trelagsrude
    Panelsamling højde 106 mm
    Panelsamling bredde 52 mm

    Oplukkelige VELUX Glaspaneler har forskellige muligheder for aktuatorer, når du specificerer panelerne. Det er muligt at konvertere et rektangulært fast panel til et oplukkeligt panel ved efterinstallation af en synlig aktuator og en travers.
  • Funktion og størrelser
    VELUX Glaspaneler fås i en lang række størrelser og med en række funktioner:
    Illustration af VELUX Glaspanel-lysbånd
    1. Fast panel – rektangulært eller formet
    2. Motoriseret, komfortoplukkeligt panel
    3. Motoriseret, oplukkeligt røgpanel

    Størrelser

    Se størrelsesmuligheder for faste og oplukkelige moduler.
    Gå til størrelsesoversigt

    VELUX Glaspaneler har en anbefalet minimumhøjde for indbygning på 2,5 m over gulvniveau (indenfor) og over jordniveau (udenfor). Hvis de monteres under dette niveau, skal der anvendes sikkerhedsforanstaltninger af håndværkeren/brugeren for at forhindre alvorlig tilskadekomst. Ingen instruktion eller måling kan eliminere de iboende farer, der følger af installationshøjder under 2,5 m.
  • Ruder

    VELUX Glaspaneler leveres som standard med to- eller trelagslavenergiruder med følgende egenskaber:

    • Isoleret glasenhed (Ug-værdier ned til 0,5 W/m2K)
    • Hærdet udvendigt glas (valgfrit)
    • Heat soak-testet (valgfrit)
    • Lamineret indvendigt sikkerhedsglas
    • Afstandsprofil til den varme kant (beskytter isoleringsegenskaberne over tid og minimerer risikoen for kondensering ved rudens kanter)
    • Coating til solbeskyttelse (valgfrit)
